做自动化、PLC、工控的小伙伴看过来！
经常面对一堆接口分不清RS232/RS485/CAN？
整理了工业现场最常用的10类通讯接口，认接口+选型指南一次性搞定📒
📌10种接口快速认识
✅RS232：点对点短距离，多用于设备调试，距离短，抗干扰弱
✅RS485：多点通信，抗干扰强，工业现场超常用，最多32节点
✅RJ45（以太网）：高速传输，组网方便，PLC、上位机、视觉系统常用
✅CAN：实时性强，稳定性高，汽车、工业机器人、设备内部通讯
✅光纤：抗干扰王者，传输距离超远，强电磁干扰场景首选
✅M12工业以太网：防水防尘，恶劣工业环境，自动化产线、机器人
✅Profibus(DP)：老牌工业总线，西门子设备常用，过程控制
✅DeviceNet：工业总线，基于CAN协议，自动化产线设备联网
✅USB：即插即用，调试维护方便，设备固件升级、数据导出
✅HDMI：高清音视频，工业显示器、图像监控
💡选型核心思路
1️⃣先确定通信距离、传输速率
2️⃣看是点对点，还是多点组网
3️⃣评估现场环境：粉尘、震动、电磁干扰
4️⃣确认设备支持的协议，兼顾成本和后期维护
⚠️避坑重点！很多人踩雷
❌不要把RS232和RS485直接混用！
❌RJ45≠工业以太网，普通网线和工业网线不一样
❌CAN、RS485总线，终端电阻千万别忘
❌长得外形相似，协议不一定相同，不能只看外观！

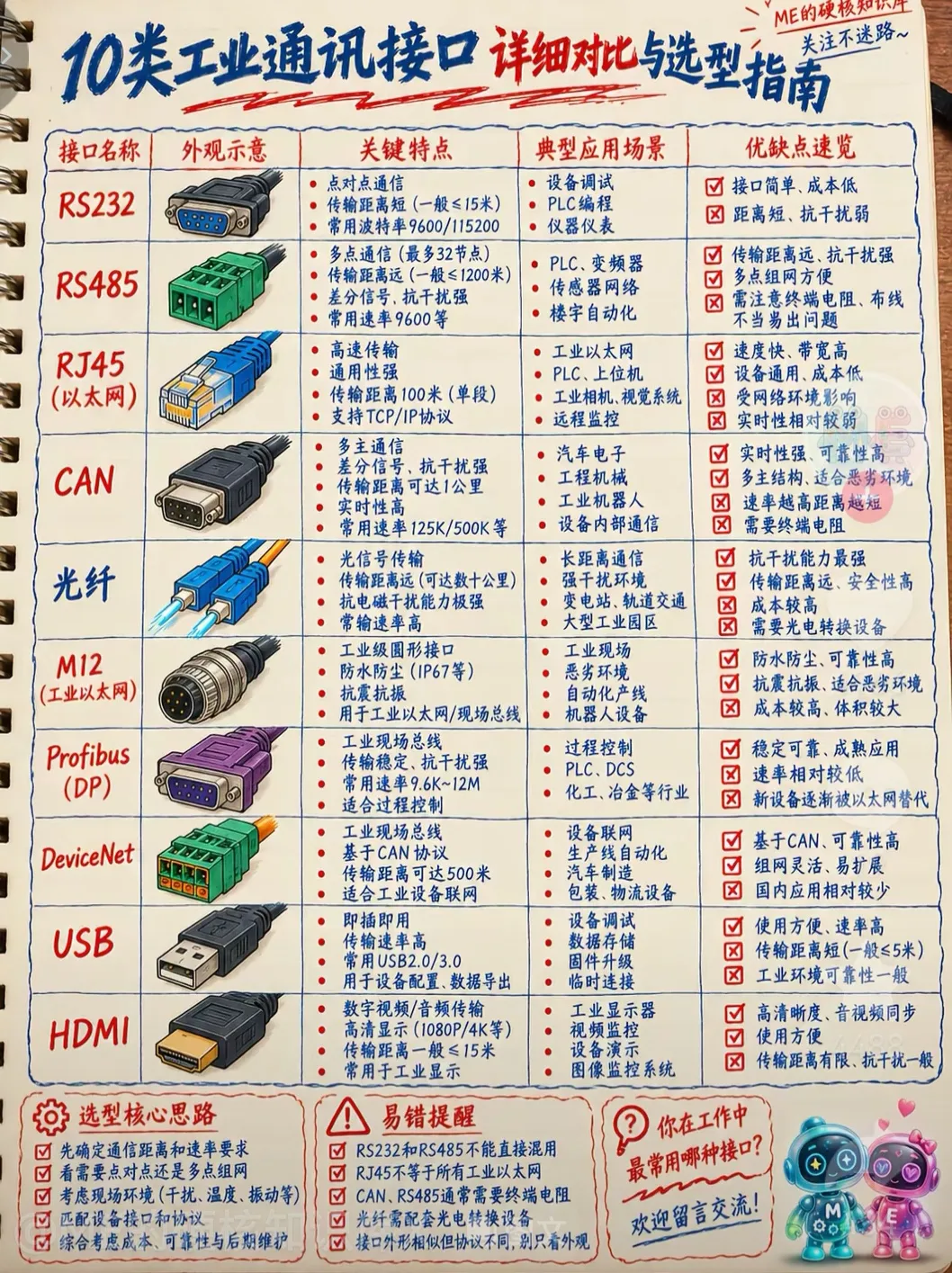

一张速查表，看图识别接口，选型直接对照✅
工控人、电气工程师、设备维护码住，工作随时翻！
